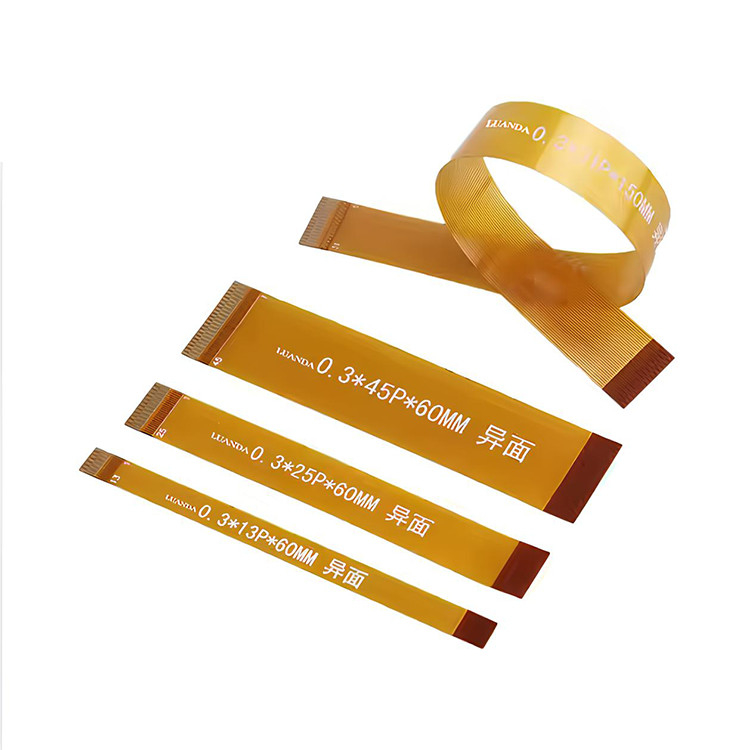

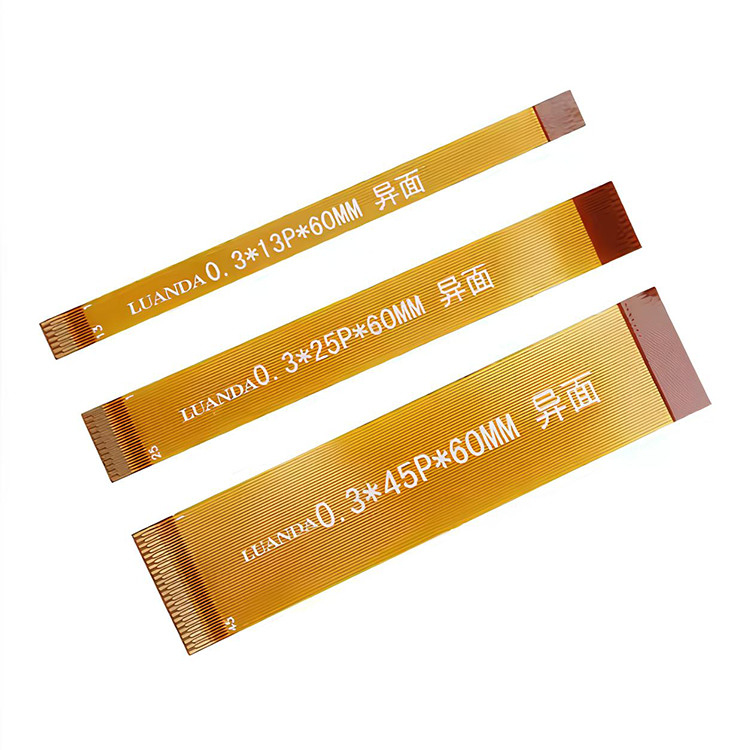

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board

0.3mm Pitch ffc fpc cáp

9p ffc fpc cáp

11p ffc fpc cáp

Nguồn gốc:

Trung Quốc

Hàng hiệu:

RY

Chứng nhận:

CE,ROHS

Số mô hình:

RY-0,3 mm FPC hai lớp

Liên hệ chúng tôi

Yêu cầu báo giá
Thông tin chi tiết sản phẩm
Loại:
FPC
độ dày đồng:
1/2 oz
tối thiểu Kích thước lỗ:
0,1mm
Min. tối thiểu line width chiều rộng dòng:
0,125 mm
tối thiểu giãn dòng:
±0,05 mm
Xét mặt:
Ngâm vàng; Mạ vàng; Imm Thiếc; OSP
Lớp:
Lớp 1-2 (Bảng mềm)
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
số lượng có thể thương lượng
Giá bán
Most favorable
chi tiết đóng gói
PE bên trong, thùng carton bên ngoài
Thời gian giao hàng
Giao hàng trong 9-12 ngày sau khi thanh toán
Điều khoản thanh toán
L / C, T / T, Paypal, Western Union,
Khả năng cung cấp
10000 CÁI
Mô tả Sản phẩm

Tùy chỉnh FPC Layer Parameter
Dự án
Khả năng xử lý
Quá trình chi tiết
Số lượng các đơn
tầng 1 đến 8
Số lớp cho thấy số dòng FPC
Cấu trúc FPC
Một mặt
Độ dày tấm thông thường 0.08-0.12MM
Hai mặt
Độ dày tấm thông thường 0,1-0,2MM
Ba lớp
Độ dày tấm thông thường 0,13-0,2MM
Bốn lớp
Độ dày tham chiếu của thân dây là 0.2-0.25MM
5 lớp
Độ dày tham chiếu của thân dây là 0,24-0,28MM
6 lớp
Độ dày tham chiếu của thân dây là 0,28-0,33MM
Lớp tám
Độ dày tham chiếu của thân dây là 0,35-0,4M
Quá trình thủ công
Độ dày bảng Fpc
Một mặt 0.08-0.12MM
1) đề cập đến độ dày của bảng mềm FPC, không bao gồm độ dày của vật liệu tăng cường, chẳng hạn như khu vực đo
Nếu không có đồng hoặc không có phim phủ, độ dày của sản phẩm hoàn thành sẽ được giảm tương ứng.
2) Nếu lớp phủ màu trắng
Nếu sử dụng phim, độ dày của tấm đơn sẽ tăng 18um, và tấm kép sẽ tăng 36um.
Mặt kép 0.1-0.2MM
Vật liệu cơ bản Độ dày tấm đồng
12u ((1/3OZ),18μ ((1/ 2OZ ),35μ ((1OZ)) / 70μ ((2OZ))
Đề cập đến độ dày tấm đồng lớp đường FPC.
Điều trị bề mặt
Vàng rửa, thép rửa, OSP
Nó có nghĩa là để chìm một lớp vàng niken trên bề mặt của tấm đường để ngăn chặn tấm từ oxy hóa.
Độ dày khu vực củng cố
Tổng độ dày của khu vực củng cố = độ dày tấm FPC + độ dày củng cố
Chèn và loại bỏ ngón tay vàng hoặc thêm độ dày để sử dụng.

Parameter quy trình

Độ khoan dung khẩu độ (được mạ qua lỗ)
±0,05mm
Độ khoan dung lỗ (không được mạ qua lỗ)
±0,05mm
lỗ vị trí và dung lượng PAD
±0,05mm
Thiết kế chiều rộng đường tối thiểu / khoảng cách đường
1 ounce 0.1/0.1mm±0.03mm
1/2 ounce 0.06/0.06mm±0.02mm
1/3 ounce 0.06/0.06mm
Độ khoan dung khắc
±0,02mm
Độ khoan độ chính xác sắp xếp văn bản
±0,2mm
Độ khoan độ chính xác cho sự sắp xếp hàn
±0,05mm
Độ khoan dung độ dày FPC
±0,03mm
Độ khoan dung về độ dày gia cố PI
±0,03-0,05mm
Độ khoan dung độ dày tấm thép và FR4 tăng cường
±0,05mm
Khả năng phù hợp với tấm gia cố và dung sai mở cửa sổ ngón tay
±0,2mm
Độ khoan dung laser (hình dạng và lỗ)
±0,05mm
Khả năng dung nạp đường viền tác động (bìa đến cạnh) (bố thép)
± 0,1mm, màng chính xác ± 0,05mm
Yêu cầu bảo vệ môi trường
Tuân thủ các tiêu chuẩn ROHS và REACH
Xét nghiệm căng nhiệt
Tuân thủ các tiêu chuẩn ROHS và REACH

Công ty của chúng tôi:

RY Electronic Technology Co., Ltd, một công ty dày dạn với một thập kỷ kinh nghiệm, chuyên về chế tạo các giải pháp cáp và đầu nối phù hợp thông qua thiết kế, phát triển và sản xuất.Cung cấp của chúng tôi bao gồm một loạt các sản phẩm như cáp FFC / FPC, dây cáp ruy lỏng phẳng, dây cáp LVDS, dây chuyền dây chuyền theo yêu cầu, dây chuyền dây chuyền JST, bộ lắp ráp cáp Molex, đầu nối tròn, đầu nối ISOBUS, đầu nối đồng trục vi mô, và nhiều hơn nữa.

Với sự tham gia rộng rãi của ngành công nghiệp và một sự giàu có của kiến thức, chúng tôi được dành riêng để cung cấp hàng đầu, đáng tin cậy tùy chỉnh các lựa chọn cho khách hàng của chúng tôi.Nếu bạn cần các giải pháp cáp và đầu nối cá nhânChúng tôi mong chờ cơ hội phục vụ bạn với dịch vụ và sản phẩm xuất sắc.

FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board 0FPC 0.3mm Pitch LVDS MIPI Cable LCD 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P Flex Circuit Board 1

Ưu điểm của chúng tôi:


1. Kiểm soát chất lượng:hầu hết các sản phẩm đều có giấy chứng nhận UL CE ROHS.ISO9001:2008.
2MOQ thấp: 5pcs/10pcs/20pcs/50pcs, phụ thuộc vào các mặt hàng khác nhau.
3Thời gian giao hàng nhanh 2 đến 15 ngày, giao hàng đúng giờ.
4Dịch vụ bán hàng tốt: chúng tôi có thể cung cấp hỗ trợ kỹ thuật hoặc dịch vụ trả lại trong thời gian ngắn.
5. 1 năm bảo hành.
6Dịch vụ OEM/ODM.
7Anh sẽ thích:
• Bảo vệ chất lượng sản phẩm 100%
• 100% bảo vệ vận chuyển đúng giờ
• 100% bảo vệ thanh toán cho số tiền bảo hiểm của bạn


FAQ:
• Hỏi: Tôi có thể lấy một số mẫu?
A: Có, đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng và thử nghiệm thị trường, và nó sẽ là thanh toán vận chuyển.


• Hỏi: Thời gian giao hàng là bao lâu?
A: Thông thường mất khoảng 1-3 ngày để sản xuất mẫu.

Nó thường mất khoảng 3-7 ngày để sản xuất các sản phẩm.


• Hỏi: Thời hạn thanh toán của bạn là bao nhiêu?
A: Chúng tôi thường chấp nhận PAYPAL, T / T như là điều khoản thanh toán chính, và các khoản thanh toán khác cũng có thể được đàm phán.


• Q: Các vấn đề về chất lượng?
A: Nếu có bất kỳ vấn đề chất lượng hoặc câu hỏi nào, chúng tôi có thể cung cấp hỗ trợ kỹ thuật hoặc dịch vụ trả lại.


A:Có những đảm bảo nào khác?

• Q: Chúng tôi có các chuyên gia để cung cấp một-một dịch vụ sau bán hàng để cung cấp cho người mua với dịch vụ sau bán hàng tốt nhất

A: Làm thế nào để liên lạc với chúng tôi?

• Q: gửi chi tiết điều tra của bạn ở dưới đây, nhấp vào "gửi" bây giờ! mẫu miễn phí và giá tốt nhất đang chờ bạn, nếu bạn không thể tìm thấy sản phẩm trong web của chúng tôi, bạn cũng có thể gửi một điều tra cho chúng tôi,ngay cả khi chúng ta không làm được, chúng ta sẽ tìm thấy cùng một sản phẩm với số lượng tốt và giá tốt.
